• 首页  >  产品中心  >  电磁感应加热体  >  电磁加热采暖炉线圈加热体
    电磁加热采暖炉线...
    • 参数
    • 工作环境
    • 注意事项
    • 额定功率:

      3.5-80KW

    • 额定电压频率:

      220V/380V

    • 电压适应范围:

      220V/380V±20%

    • 适应环境温度

      -20~40°C

    • 适应环境湿度:

      ≤95%

    • 功率调节范围:

      20~100%

    • 热转换效率:

      ≥99%

    • 有效功率:

      3.5KW~80KW

    • 工作频率:

      5~40kHz

    • 塑料橡胶行业的造粒机、拉丝机、吹膜机和橡胶用挤出机、电缆生产线挤出机等,

      能源、食品行业的原油输送管道的加热、超货机、食品机械等

      熔炼加热行业的压涛熔炉锌合金、铝合金、钛合金等

      建筑行业PE塑料硬质平网、土工网机组、PVC硬管、PE缠绕膜机组、PP挤出透明片生产线等

      工业大功率加热行业的杀青机、反应斧、蒸汽发生器设备等


    • 接线说明:

      1  控制器R/S接口是启动接口,当这两端子短接时就启动,当断开时就停止。(当然也可以设置为短接时就停止,断开时就工作,通过F-02命令来设置即可)一般接温控器输出干接点。

      2  R/S接口也可以用来做外接开关,用来启动和停止。

      3  LED接口是外接12V~24V  DC(直流)工作指示灯。

      4  接好电源和线圈后,注意:线圈的OUT1端一定要串过互感器,否则会出现E-01报警。

      5R/S接口不用外部短接启动时,也可以直接启动,长按一次右下角红色“返回”接键三秒时,就启动工作,再按一次就停止。


    • 产品说明

      传统的电磁感应加热线圈是采用普通镀锌管或无缝钢管,外面包上一层保温材料,再用云母线圈包在外面构成。这样的线圈有如下缺陷:

    一,加热铁材料为普通铁管,导磁性和耐腐蚀性较差,热的转换率比较低。


    二,由于铁管外面包住保温材料,这有相当一部分的热量没有被水吸收,热效率大大降低。


    三,在正常工作时云母高温线圈温度可达到150-200℃,线圈产生的热量也未能被水带走,另外,由于线圈长期在高温下工作,烧坏、烧断的几率很大,增加了安全隐患因素。


    四,云母保温材料,厚度不均匀,线圈加工难度大,不便于生产,而且外观较粗糙。


    我们根据实际应用情况,和结合以上的缺陷,进行了根本性的改进。


    一,我们先从加热的材料选择开始,选择4系的超导磁材料、发热效率高,并且耐腐蚀性强,不生锈。


    二,超导加热铁采用双面360度加热,把外保温材料的热量100%利用,热转换效率将大大提高。


    三,线圈采用高频线圈,线圈本身产生的热量大部分通过环氧管吸收后也被水带走,线圈的温度基本和水温度一致,不需要散热。


    四,采用耐高温环氧管,标准化工艺生产,美观耐用。


    煤改电 电磁加热线圈 电磁采暖专用加热体

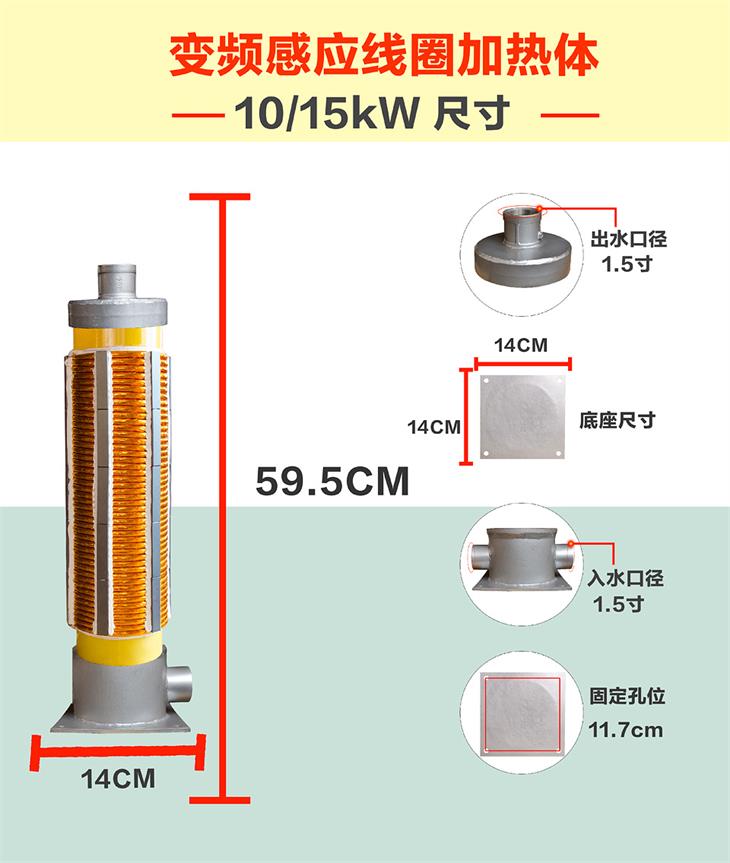

    5KW线圈加热体尺寸8KW线圈加热体尺寸10/12KW线圈加热体尺寸10/15KW变频电磁感应线圈加热体尺寸10KW 220V变频电磁感应线圈加热体尺寸20/30KW电磁采暖炉线圈加热体尺寸60KW电磁感应线圈加热体详细信息

    60KW线圈加热体进出水口尺寸

    若需要详细的产品使用资料说明,请联系客服人员获取!

    接线说明:

    1  控制器R/S接口是启动接口,当这两端子短接时就启动,当断开时就停止。(当然也可以设置为短接时就停止,断开时就工作,通过F-02命令来设置即可)一般接温控器输出干接点。

    2  R/S接口也可以用来做外接开关,用来启动和停止。

    3  LED接口是外接12V~24V  DC(直流)工作指示灯。

    4  接好电源和线圈后,注意:线圈的OUT1端一定要串过互感器,否则会出现E-01报警。

    5R/S接口不用外部短接启动时,也可以直接启动,长按一次右下角红色“返回”接键三秒时,就启动工作,再按一次就停止。


    塑料橡胶行业的造粒机、拉丝机、吹膜机和橡胶用挤出机、电缆生产线挤出机等,

    能源、食品行业的原油输送管道的加热、超货机、食品机械等

    熔炼加热行业的压涛熔炉锌合金、铝合金、钛合金等

    建筑行业PE塑料硬质平网、土工网机组、PVC硬管、PE缠绕膜机组、PP挤出透明片生产线等

    工业大功率加热行业的杀青机、反应斧、蒸汽发生器设备等
