• 首页  >  产品中心  >  380V电磁加热控制板  >  10-100KW大功率通用全桥/半桥数字驱动控制板
    10-100K...
    • 参数
    • 工作环境
    • 注意事项
    • 额定功率:

      10KW~100KW

    • 额定电压频率:

      380V

    • 电压适应范围:

      220V~380V

    • 适应环境温度

      -20~40°C

    • 适应环境湿度:

      ≤95%

    • 功率调节范围:

      20%~100%

    • 热转换效率:

      ≥99%

    • 有效功率:

      10KW~100KW

    • 工作频率:

      50Hz

    • 1.控制板接通主电源时即带电危险。

      2.通电时不要打开控制器面板或外壳。

      3.控制器电解电容带电,所以断电后,电容放电结束以后再进行内部操作。

      4.控制接口板或采样板的继电器输出上可能有危险的外部电压。


    • 产品说明
    T2oaVOXDhXXXXXXXXX_!!724518620.jpg10-60KW大功率通用全桥/半桥数字驱动控制板10-60KW大功率通用全桥/半桥数字驱动控制板

    为了普及广大新老客户的电磁加热安装技术,并降低整机的生产成本,本公司推出通用大功率电磁加热控制板。此控制板为半桥/全桥通用电磁加热系统的主控板,控制核心采用了高速IGBT驱动器和基于AVR全数字控制芯片。可驱动100-300A 1200V IGBT模块,范围10-100KW。电路满足了IGBT的各种保护需求,能够更好的保证系统的稳定性以及功率器件(IGBT)的安全,产品主要特点:

    1、集成了全数字核心控制器和IGBT驱动器,外部只加IGBT模块,整流桥堆,谐振电容,散热器等器件就可以组装成电磁加热系统。

    2、适应于各种功率的电磁加热控制,既可以做几千瓦的,也可以做上几十千瓦的,驱动300A/1200VIGBT。

    3、实用频率范围宽,可以实现宽范围的频率自动追踪,适应1KHz-100KHz。

    4、完善而迅速的保护功能,能更好的保护功率器件不被损坏,比如输出或输入过流,IGBT过流,系统温度等。

    5、谐振系统中具有软启动以及快速的频率自动追踪。

    6、能应用于简单的电磁加热系统,也可以配套自动化系统,并预留工业485总线与计算机连接通讯接口,满足自动化控制中的接口需求。

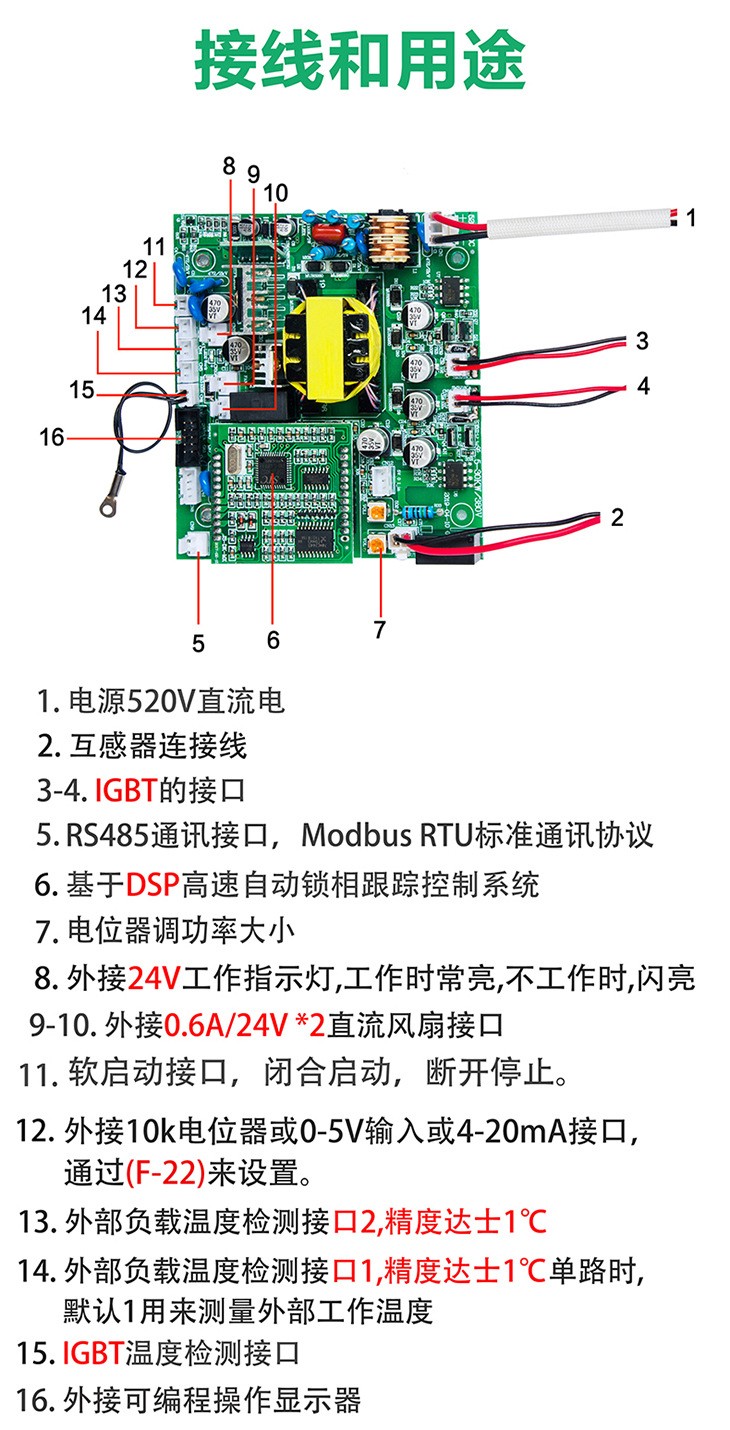

    本套控制板具有组装简单、容易调试方便、价廉物美的特点,是广大朋友的套件,配件数量如下图:

    10-60KW大功率通用全桥/半桥数字驱动控制板


    10-60KW大功率通用全桥/半桥数字驱动控制板

    需要详细的产品使用资料说明,请联系客服人员获取!

    1.控制板接通主电源时即带电危险。

    2.通电时不要打开控制器面板或外壳。

    3.控制器电解电容带电,所以断电后,电容放电结束以后再进行内部操作。

    4.控制接口板或采样板的继电器输出上可能有危险的外部电压。
